套餐一：为加电开机（通电后自动开机，断电关机），适合老音响改造。
套餐二：为软开机（通电不开机，需按电源键几秒才开机，关机需按电源键）适合便携用途。

特别提示：
本模块输出为3.5mm立体声耳机插孔，可外接各种功放和音箱。可接普通3.5mm立体声耳机。
但是无法支持带麦克风的四段插头的耳机（苹果、小米、华为等手机配套耳机都不行哦）

新款蓝牙模块终于上架了，功能十分强大！！！

新版模块增加的功能有：

1、CSR8645和8635通用母板（等8645来货后直接插上母版，替换8635即可使用）

2、USB声卡
3、线路输入输出
4、增加加电自动开机版本
5、母版耳放采用芯片MAX9722a

=======================================================

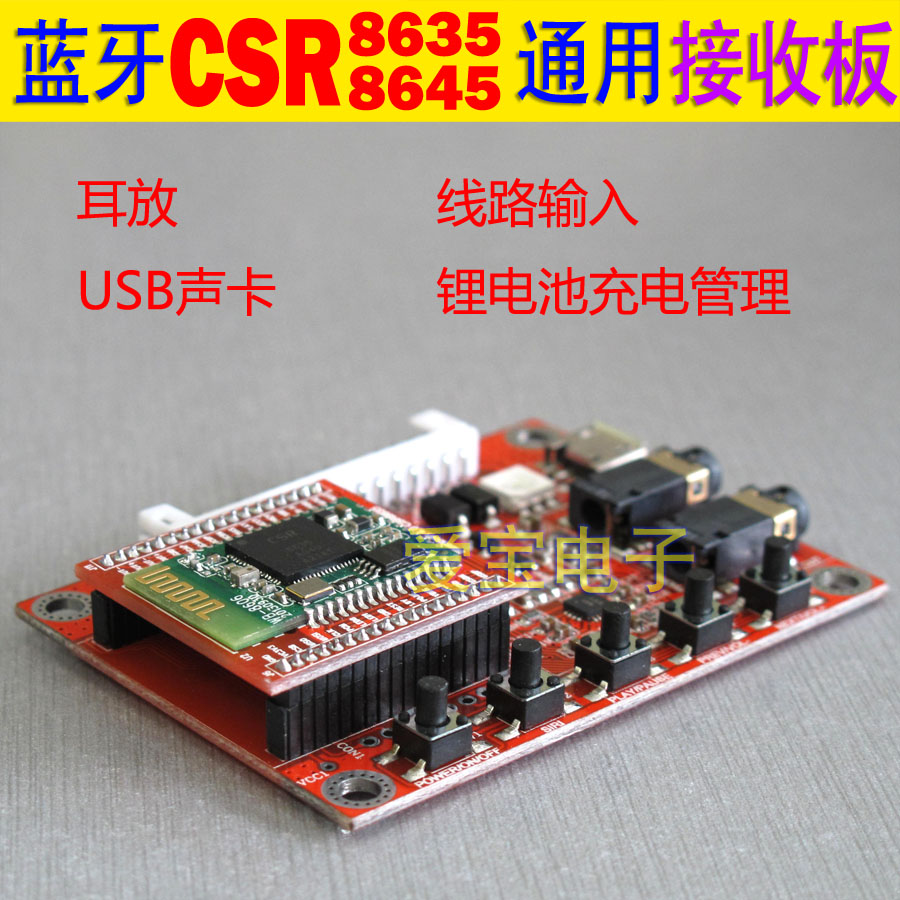

【产品简介】
HIFI868（二代）产品是在一代产品基础上吸取广大用户的建议和意见全新打造的一款升级版蓝牙4.0无损音频传输ATPX高保真发烧音频接收板。该产品采用了耳放采用芯片MAX9722A担任音频部分的放大处理，保证了无与伦比的音质和还原度。此次还增加USB声卡及LINE IN外接音频输入功能，三大功能实现自动切换无缝连接。可以说是将CRS芯片潜力发挥到极限。从而精心打造的一款出色的蓝牙接收产品。该产品不但性能出色，还有巧妙构思，蓝牙组件为可拆卸可更换的设计理念，方便不同用户的不同选择需求，主板完全共用兼容

【主要功能】

套餐一：为加电开机（通电后自动开机，断电关机），适合老音响改造。
套餐二：为软开机（通电不开机，需按电源键几秒才开机，关机需按电源键）适合便携用途。

1.蓝牙4.0版本支APTX无损解码高保真音频传输。
2.支持USB声卡，免驱动即插即用，全面兼容Windows、MAC等操作系统
3.支持外接音频输入LINE IN ,可控制音量大小。
4.支持、蓝牙/USB声卡/LINE IN自动切换无缝连接。
5.支持自由拆卸更换蓝牙组件（主板共用）CSR8635/8645可选配。
6.支持通话功能，来电接听、挂断、拒听等操作。
7.支持一键启动/关闭SIRI语音功能、实现语音控制。
8.支持电池智能充电管理，单独充电管理芯片。
9.支持全功能板载按键操作。
10.支持全功能外接扩展接口方便不同场合，板载可放机器内部使用。
11.支持不同状态三色LED指示功能。
12.支持一拖二功能，同时连接2个手机并自由切换。
13.软开关机版支持10分钟无信号自动关机功能。(为电池用户省电)

【性能指标】
1.蓝牙版本：Bluetooth V4.0
2.工作频率：2.4Ghz-2.48Ghz
3.发射距离：≤15米（空旷距离）
4.耳机输出电平：1000mV
5.频率范围：20Hz-20KHz
6.失真度：THD+N=0.005％
7.信噪比：-95Db
8.分离度： 92Db
9.LINE IN输入电平：≤600mV
10.工作电压：3.6-5V
11.工作电流：≤20mA
12.待机电流：≤3uA
13.充电电流:  400mA
14.PCB尺寸：主板45X60X1.2mm/蓝牙组件板：26X26X1.2mm

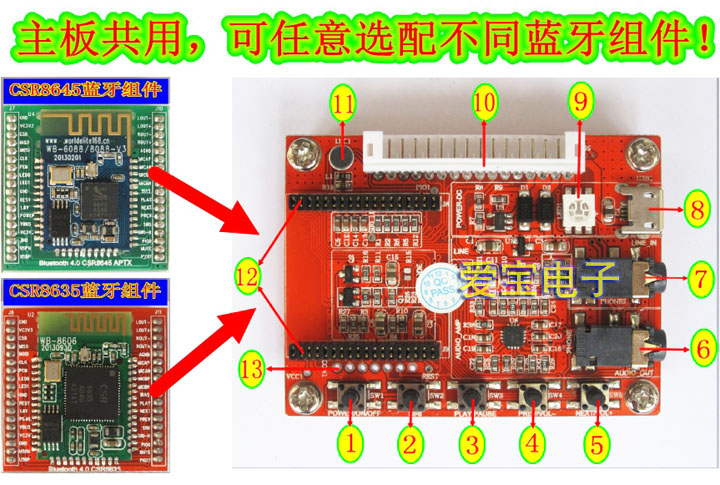

【按键接口】

注明：功能描述对应上图数字
1.“POWER/ON/OFF”开关机键，长按3秒开机或长按5秒开机并进入配对模式。开机状态下长按5秒关机。来电状态短按接听，双击拒听，接听中短按挂断。（上电开机版此键只有来电时操作有效）
2.“SIRI”语音启动关闭按键，任何状态下短按启动手机语音，再次短按关闭手机语音。
3.“PLAY/PAUSE”播放暂停键，短按播放暂停，长按5秒解除当前配对设备，蓝牙重新进入配对搜索状态。
4.“PREV/VOL-”短按上一曲，长按音量减（支持LINE/USB声卡）
5.“NEXT/VOL+”短按下一曲，长按音量加（支持LINE/USB声卡）
6.音频输出耳机座，输出可直接驱动有线耳机，功放机、音箱，及各类音源输入端。
7.外接音频输入耳机座LINE IN 可连接手机、MP3、IPAD、DVD、笔记本电脑等任何音源设备。
8.Micro USB接口，此接口作为供电、充电输入，及连接电脑实现USB声卡功能，供电为5V。
9.三色LED状态指示灯，蓝牙配对时蓝绿交替闪烁，蓝牙连接后蓝灯每5秒连闪2次。播放暂停时蓝灯长亮。充电时红灯长亮，充满红灯熄灭。
10.全功能外接扩展接口，方便把蓝牙板装在机器内部的用户，接口集成了，按键、音频输入输出、MIC、供电充电、LED指示、静音、功放控制电平等功能。
11.MIC麦克风，来电时自动启动并打开麦克风。
12.蓝牙组件连接器，主板共用。方便用户自由选择不同需求的蓝牙组件。目前（CSR8635/CSR8645）可选配。
13.蓝牙程序升级接口，此接口提供给专业的发烧友-DIY开发应用。

【产品版本对比】

【蓝牙播放、USB声卡、LINE IN功能说明】
该产品集成了蓝牙播放、USB声卡、LINE IN外接音频输入等三大功能，分别优先级别为 蓝牙播放---USB声卡---LINE IN
当USB数据线正常连接电脑及LINE IN插入的情况下，仍然是蓝牙播放优选级别优先。

当蓝牙暂停播放并锁屏时数秒钟后将自动切换到USB声卡模式，当USB声卡未连接电脑，此时切换到LINE IN外接音频模式。但无论任何一种模式下，只要手机发出任何声音，比如解锁、播放音乐时，设备将自动切换蓝牙音频模式。称为无缝音频切换。

注：USB声卡使用时可不用开机，当USB连接到电脑后会自动打开并启动USB声卡。建议使用USB声卡和LINE功能时可以解除与手机配对，以免造成用户的误解，因为从蓝牙播放切换到USB声卡存在一定的延时，当手机停止播放几秒钟后才会切换到USB声卡。具体时间跟手机系统有关，经验证Android会比IOS系统手机要快！

【使用建议及相关说明】

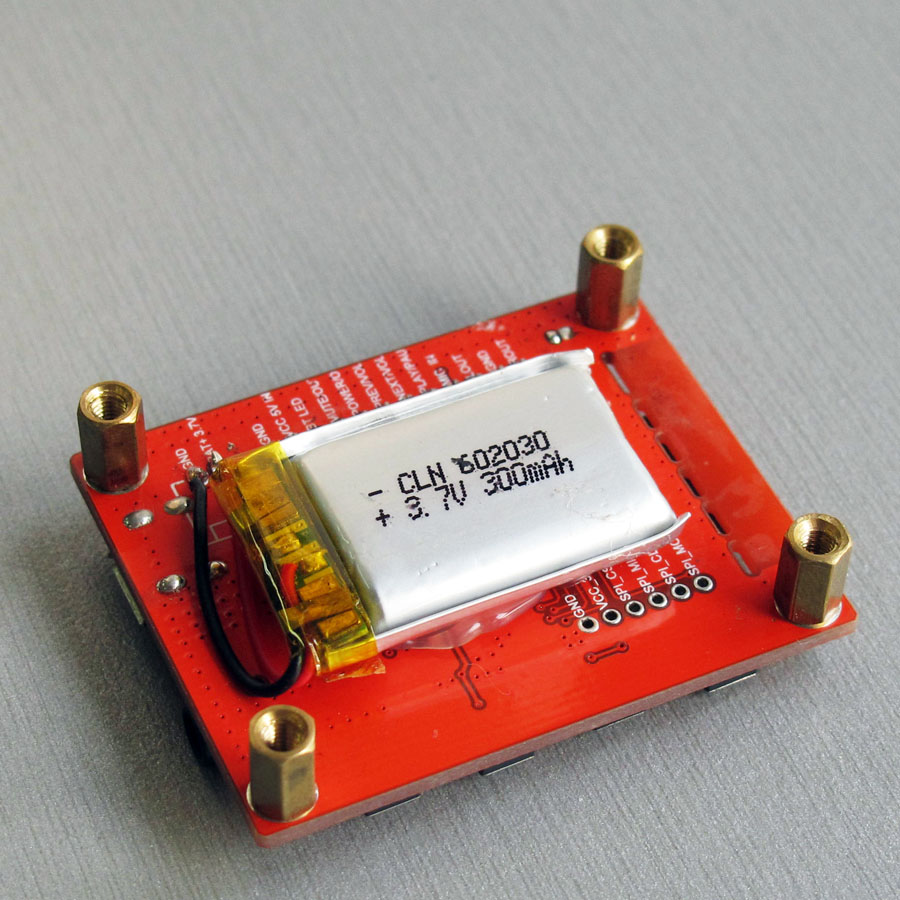

使用电池供电的用可以参考下图：

=======================================================

特别注意：本品输入电压不可超过6V,否则有可导致产品损坏！

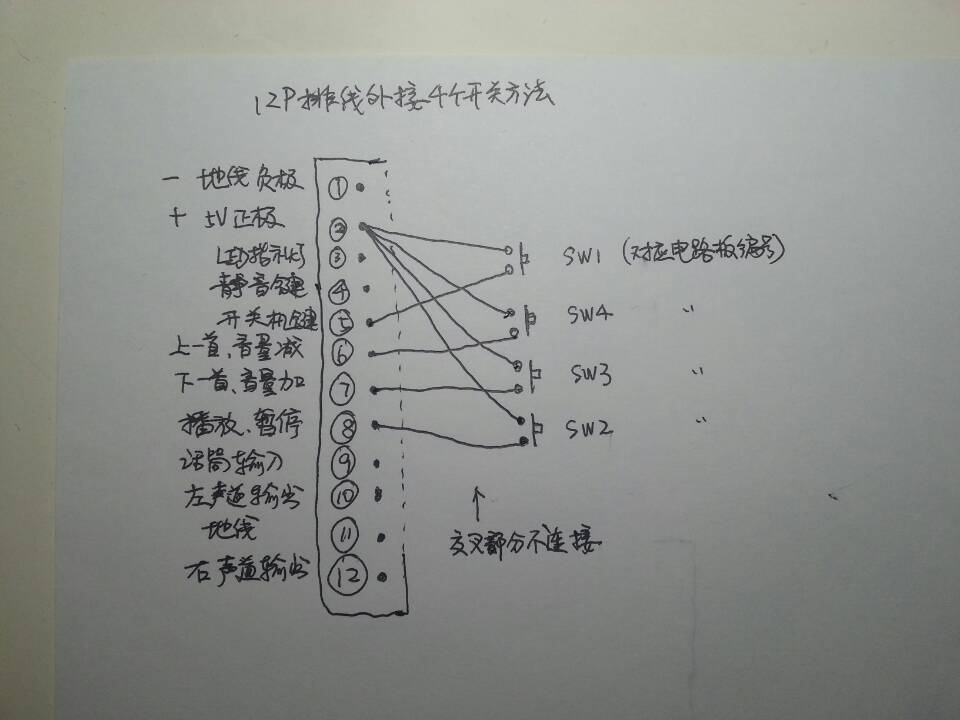

排线接线图：

【使用说明】

1、供电电源：本品可用多重方式供电。

（1）可USB micro数据线外接5v电源（常见的三星、华为、小米、魅族手机数据线和充电器即可）

（2）可外接一块3.7v锂电池，本模块自带充电管理，充满自停。

（3）对于改造音响用途，可在多功能控制线的电源端接一个5v稳压板（7805稳压模块，本店有售），稳压版从音响或电脑音箱取电。

2、音频输出：本品自带高保真耳放，可以推动各种阻抗耳机，但是直接接喇叭声音很小，如果需要大音量外放，可后接一级功放，或者后级接家用音响、汽车音响的AUX输入，以及接电脑音箱。

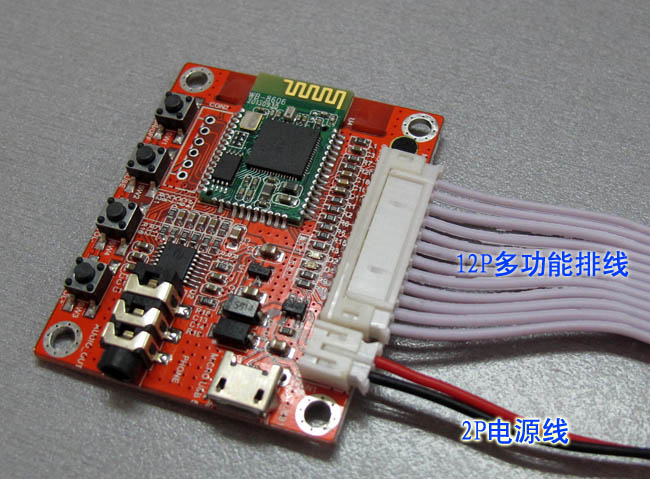

3、外接控制：为方便改装音响设备，本模块设置了一个12P的多功能控制线插槽，配套12P排线本店有售。排线插槽背面印刷有各种控制标志，包括电源、四个按键开关、指示灯等。如改造音响设备，可直接将本模块放入音响设备中，用排线将控制开关和指示灯引至音响设备面板。本店没有开发控制面板，可直接拍洞洞板自己改造。洞洞板上有很多孔和焊盘，各种元件都可以直接焊上去，然后自己连接走线即可。

 选择蓝牙4.0有何优势？

延迟、通讯超长距离传输、AES-128加密等诸多特色，可以用于计步器、心律监视器、智能手机、电脑、传感器物联网等众多领域，大大扩展蓝牙技术的应用范围，给人们的工作生活带来了更多便利。

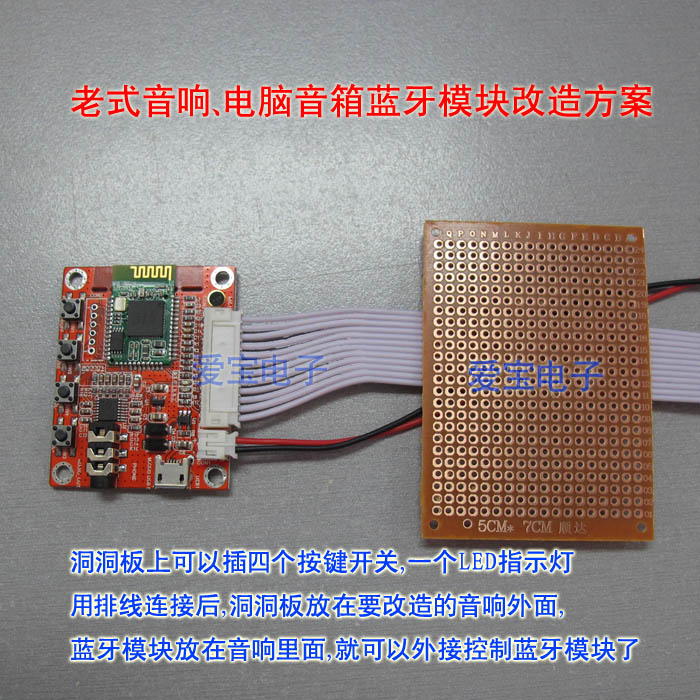

老式音响、汽车音响、电脑音箱改造为蓝牙接收的方法：

老式音响或电脑音箱内部电源一般为12v，可以用一个5v稳压模块将电压降至5v给蓝牙模块供电。
5v稳压模块点击这里
